HLM-202P產(chǎn)品規(guī)格書

2023-05-14 來源:原創(chuàng) 瀏覽量:6872

分享到：

鋰離子二次電池錳酸鋰正極材料
產(chǎn)品規(guī)格書
型號：HLM-202P

擬制	審核	批準(zhǔn)

客戶簽字蓋章確認(rèn)/日期

1、前言
本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的202P型鋰離子電池正極材料，分子式LiMn2O4。
2、型號：HLM-202P
3、產(chǎn)品適用范圍
適用于各類高端消費(fèi)類電子產(chǎn)品。
4、產(chǎn)品特點(diǎn)
本產(chǎn)品生產(chǎn)采用高溫固相燒結(jié)，優(yōu)化燒結(jié)曲線，使材料具有比容量高，性能穩(wěn)定，性價比高的優(yōu)點(diǎn)。
（1）產(chǎn)品顆粒呈完整規(guī)則尖晶石相。
（2）產(chǎn)品比容量高。常溫1C克容量大于118mAh/g，循環(huán)300周，容量保持率大于80%。
（3）產(chǎn)品X射線衍射無雜相。
5、物理指標(biāo)
5.1、物化指標(biāo)

產(chǎn)品名稱	錳酸鋰			型號		HLM-202P
化學(xué)成分及物理指標(biāo)
分析項(xiàng)目			標(biāo)準(zhǔn)值		典型值		檢測手段
Mn，%			≥58.0		58.97		容量法
Li，%			4.0±0.2		4.05		AAS
K，%			≤0.05		0.0056		AAS
Na，%			≤0.35		0.2227		AAS
Fe，%			≤0.02		0.01		AAS
Ca，%			≤0.05		0.02		AAS
Cu，%			≤0.01		0.0001		AAS
SO₄^2-，%			≤1.5		1.20		重量法
H2O，%			≤0.08		0.05		卡爾費(fèi)休法
比表面，m²/g			≤1.2		0.74		比表面測試儀
磁性物質(zhì)，ppb			≤3500		3155		ICP
振實(shí)密度，g/cm³			≥1.9		2.24		振實(shí)密度儀
粒度(um) （可根據(jù)客戶要求調(diào)整）		D10	≥2.0		4.14		馬爾文粒度分析儀
		D50	15～20		16.3
		D90	≤40		32.1

5.2、基本電性能指標(biāo)

項(xiàng)目	標(biāo)準(zhǔn)值	典型值	檢測手段
壓實(shí)密度（g/cm³）	≥2.8	2.85	下游客戶提供的參考數(shù)據(jù)
扣電1C放電比容量（mAh/g）	≥118	119	藍(lán)電電池測試儀
1C首次充放電效率（%）	≥90	91	藍(lán)電電池測試儀
常溫300周循環(huán)容量保持率（1C充放電）	≥80	83	藍(lán)電電池測試儀

（備注：此表中有關(guān)電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準(zhǔn)。）

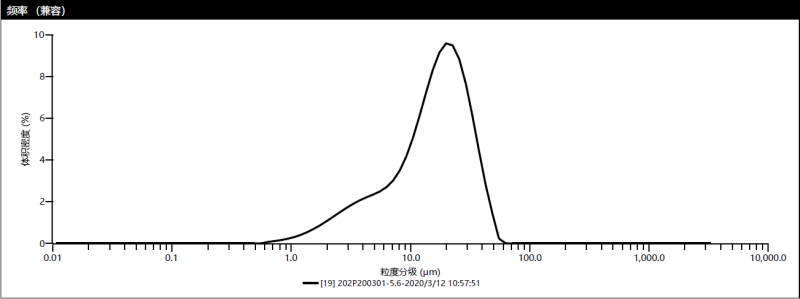

5.3、粒度分布

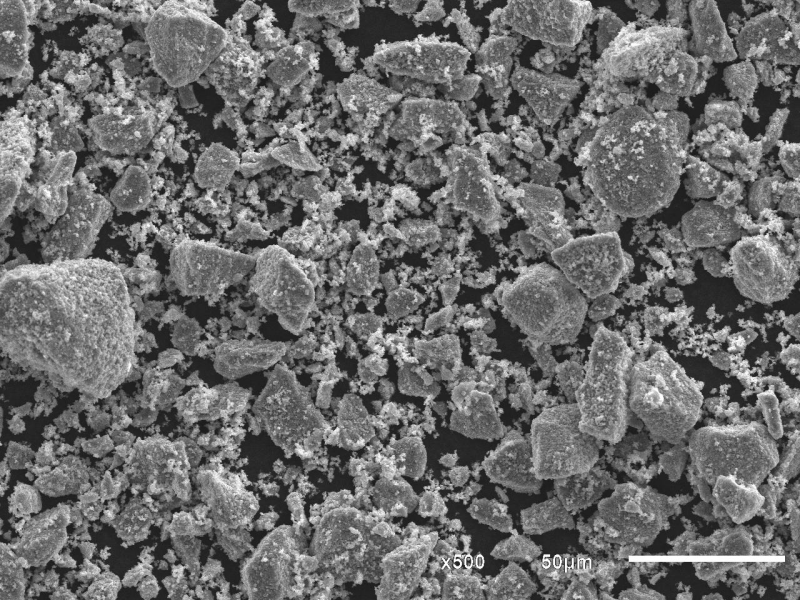

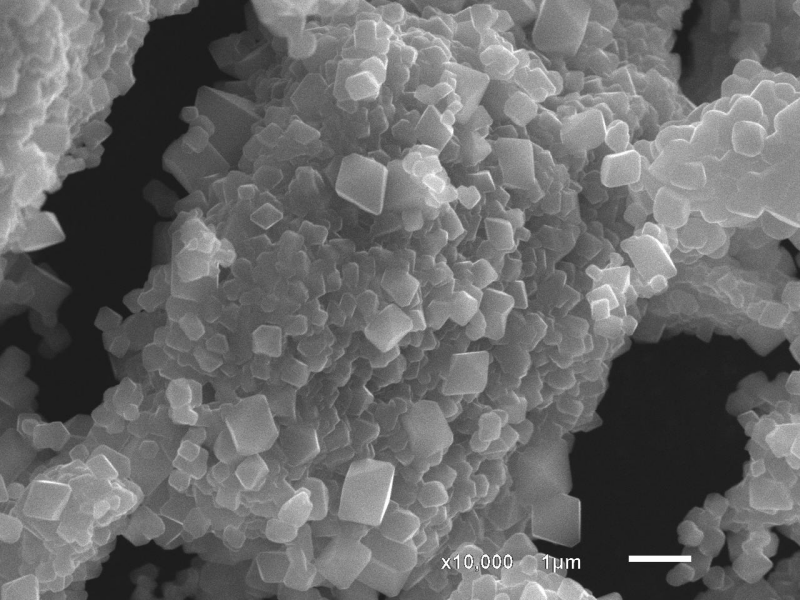

5.4電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標(biāo)簽樣式：默認(rèn)海利鋰電出貨標(biāo)簽，客戶特殊要求，可按客戶提供的標(biāo)簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度≤37℃、濕度≤50%RH。保質(zhì)期1年，產(chǎn)品超過保質(zhì)期，應(yīng)由我司檢驗(yàn)并再評估能否正常使用。
6.5、開封條件下，嚴(yán)格控制貯存濕度≤30%RH，并盡快使用。
7、運(yùn)輸注意事項(xiàng)
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機(jī)等交通工具進(jìn)行運(yùn)輸。
8、加工使用建議
正極配比：錳酸鋰94.5﹪～96.0﹪，導(dǎo)電劑1.0﹪～2.5﹪，PVDF2.0﹪～3.0﹪。建議采用分子量大于100萬的PVDF作為粘結(jié)劑，如果粘結(jié)劑為懸浮法制作，可以將用量調(diào)整為1.5﹪～2.0﹪。
建議負(fù)極過量比：6﹪～10﹪。
建議使用壓實(shí)：2.80～2.90g/cm3。

電話咨詢

移動二維碼

返回頂部

業(yè)務(wù)縱橫

HLM-202P產(chǎn)品規(guī)格書

HLM-202A產(chǎn)品規(guī)格書

HLY-613產(chǎn)品規(guī)格書
