HLY-613產(chǎn)品規(guī)格書(shū)

2023-05-14 來(lái)源:原創(chuàng) 瀏覽量:8019

分享到：

鋰離子二次電池鎳鈷錳酸鋰正極材料
產(chǎn)品規(guī)格書(shū)
型號(hào)：HLY-613

擬制	審核	批準(zhǔn)

客戶簽字蓋章確認(rèn)/日期

1、前言
本規(guī)格書(shū)描述了湖南海利鋰電科技有限公司（以下簡(jiǎn)稱海利鋰電）生產(chǎn)的三元613型鋰離子電池正極材料。
2、型號(hào)：HLY-613
3、產(chǎn)品適用范圍
適用于各類高能量密度型數(shù)碼產(chǎn)品、電動(dòng)工具、電動(dòng)自行車(chē)、二輪車(chē)、三輪車(chē)、無(wú)人機(jī)航模等。
4、產(chǎn)品特點(diǎn)
本產(chǎn)品生產(chǎn)采用氣氛燒結(jié)技術(shù)，利用分段式燒結(jié)工藝，制備的鎳鈷錳正極材料首放比容量高，循環(huán)性能好，一致性好，性價(jià)比高。
（1）產(chǎn)品顆粒具有理想的層狀晶體結(jié)構(gòu)，粒度分布呈正態(tài)分布，材料加工性能優(yōu)越。
（2）產(chǎn)品電化學(xué)性能優(yōu)異。常溫1C克容量大于160mAh/g，循環(huán)500周，容量保持率大于80%。
（3）產(chǎn)品X射線衍射無(wú)雜相。
5、物理指標(biāo)
5.1、物化指標(biāo)

產(chǎn)品名稱		三元材料	型號(hào)	HLY-613
化學(xué)成分及物理指標(biāo)
分析項(xiàng)目		標(biāo)準(zhǔn)值	典型值	檢測(cè)手段
Ni+Co+ Mn，%		58～63	58.51	容量法
Li，%		7.2±0.3	7.04	AAS
K， ppm		≤100	5	AAS
Na，ppm		≤500	163	AAS
Fe，ppm		≤100	12	AAS
Ca，ppm		≤300	23	AAS
Cu，ppm		≤50	1	AAS
SO₄^2-，%		≤0.5	0.37	重量法
H₂O, %		≤0.08	0.05	卡爾費(fèi)休法
比表面，m²/g		≤0.5	0.28	比表面測(cè)試儀
Li₂CO₃（%）		≤0.40	0.18	滴定法
LiOH（%）		≤0.15	0.11	滴定法
磁性物質(zhì)（ppb）		≤150	42	ICP
振實(shí)密度，g/cm³		≥2.2	2.6	振實(shí)密度儀
pH		11.0～12.0	11.60	酸度計(jì)
粒度(um) （可根據(jù)客戶要求調(diào)整）	D₁₀	≥5.0	6.21	馬爾文粒度分析儀
	D₅₀	8.0～14.0	10.7
	D₉₀	≤30	18.0

5.2基本電性能指標(biāo)

項(xiàng)目	標(biāo)準(zhǔn)值	典型值	檢測(cè)手段
壓實(shí)密度（g/cm³）	≥3.45	3.52	下游客戶提供的參考數(shù)據(jù)
扣電1C放電比容量（mAh/g）	≥160	164	藍(lán)電電池測(cè)試儀
1C首次充放電效率（%）	≥80	85	藍(lán)電電池測(cè)試儀
常溫500周循環(huán)容量保持率	≥80	83	藍(lán)電電池測(cè)試儀

（備注：此表中有關(guān)電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準(zhǔn)。）

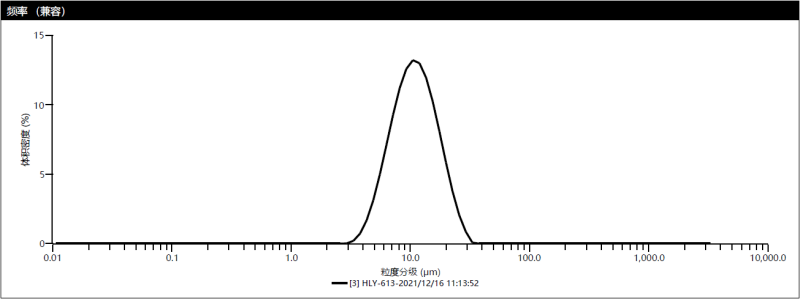

5.3粒度分布

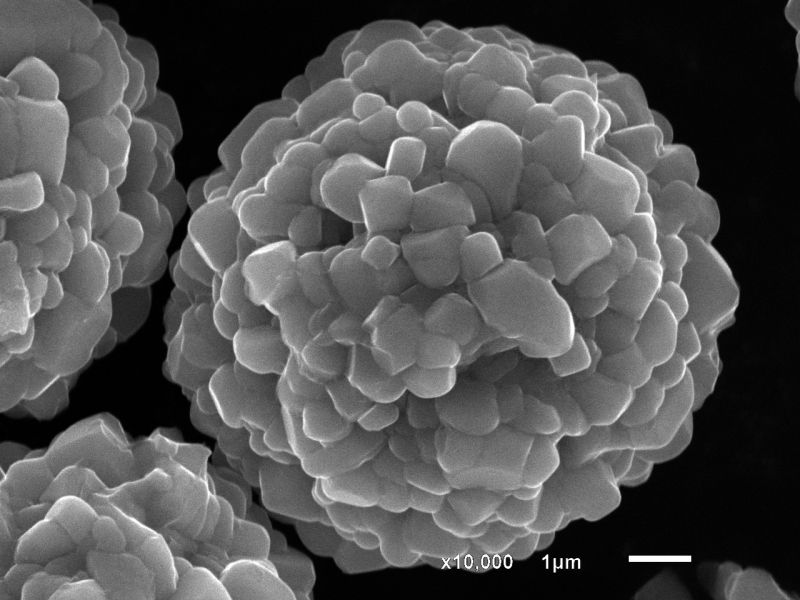

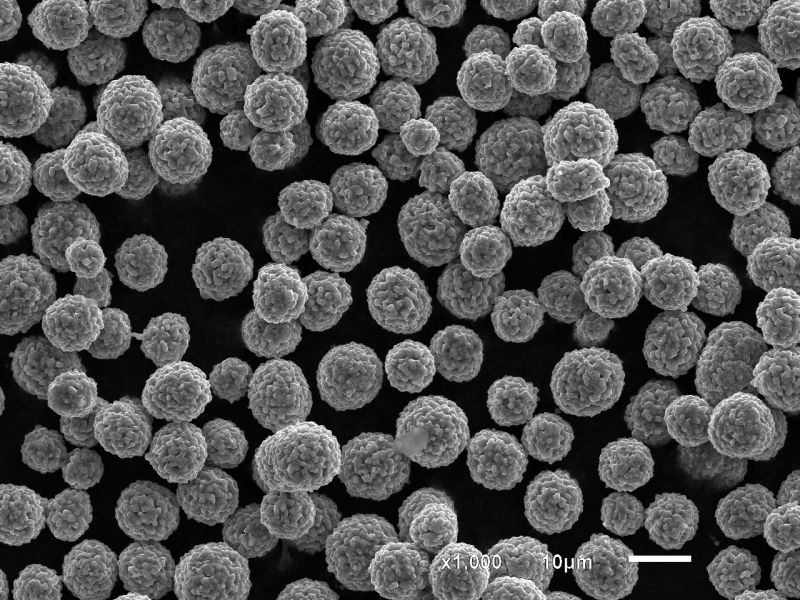

5.4電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標(biāo)簽樣式：默認(rèn)海利鋰電出貨標(biāo)簽，如客戶特殊要求，可按客戶提供的標(biāo)簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽(yáng)光直射。推薦貯存溫度20±10℃、濕度≤50%RH。保質(zhì)期2年，產(chǎn)品超過(guò)保質(zhì)期，應(yīng)由我司檢驗(yàn)并再評(píng)估能否正常使用。
6.5、開(kāi)封條件下，嚴(yán)格控制貯存濕度≤30%RH，并盡快使用。
7、運(yùn)輸注意事項(xiàng)
裝車(chē)時(shí)紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車(chē)、火車(chē)、輪船、飛機(jī)等交通工具進(jìn)行運(yùn)輸。
8、加工使用建議
正極配比：三元材料95.5﹪～97.0﹪，導(dǎo)電劑1.0﹪～2.5﹪，粘結(jié)劑2.0﹪～2.5﹪。建議采用分子量大于100萬(wàn)的PVDF作為粘結(jié)劑，如果粘結(jié)劑為懸浮法制作，可以將用量調(diào)整為1.0﹪～1.5﹪。
建議負(fù)極過(guò)量比：10﹪～15﹪。
建議使用壓實(shí)：3.45～3.55g/cm3。

電話咨詢

移動(dòng)二維碼

返回頂部

業(yè)務(wù)縱橫

HLY-613產(chǎn)品規(guī)格書(shū)

HLM-202P產(chǎn)品規(guī)格書(shū)

無(wú)鈷層狀鎳錳二元產(chǎn)品規(guī)格書(shū)
