HLY-613產(chǎn)品規(guī)格書

2023-05-14 來源:原創(chuàng) 瀏覽量:8025

分享到：

鋰離子二次電池鎳鈷錳酸鋰正極材料
產(chǎn)品規(guī)格書
型號：HLY-613

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的三元613型鋰離子電池正極材料。
2、型號：HLY-613
3、產(chǎn)品適用范圍
適用于各類高能量密度型數(shù)碼產(chǎn)品、電動工具、電動自行車、二輪車、三輪車、無人機航模等。
4、產(chǎn)品特點
本產(chǎn)品生產(chǎn)采用氣氛燒結技術，利用分段式燒結工藝，制備的鎳鈷錳正極材料首放比容量高，循環(huán)性能好，一致性好，性價比高。
（1）產(chǎn)品顆粒具有理想的層狀晶體結構，粒度分布呈正態(tài)分布，材料加工性能優(yōu)越。
（2）產(chǎn)品電化學性能優(yōu)異。常溫1C克容量大于160mAh/g，循環(huán)500周，容量保持率大于80%。
（3）產(chǎn)品X射線衍射無雜相。
5、物理指標
5.1、物化指標

產(chǎn)品名稱		三元材料	型號	HLY-613
化學成分及物理指標
分析項目		標準值	典型值	檢測手段
Ni+Co+ Mn，%		58～63	58.51	容量法
Li，%		7.2±0.3	7.04	AAS
K， ppm		≤100	5	AAS
Na，ppm		≤500	163	AAS
Fe，ppm		≤100	12	AAS
Ca，ppm		≤300	23	AAS
Cu，ppm		≤50	1	AAS
SO₄^2-，%		≤0.5	0.37	重量法
H₂O, %		≤0.08	0.05	卡爾費休法
比表面，m²/g		≤0.5	0.28	比表面測試儀
Li₂CO₃（%）		≤0.40	0.18	滴定法
LiOH（%）		≤0.15	0.11	滴定法
磁性物質(zhì)（ppb）		≤150	42	ICP
振實密度，g/cm³		≥2.2	2.6	振實密度儀
pH		11.0～12.0	11.60	酸度計
粒度(um) （可根據(jù)客戶要求調(diào)整）	D₁₀	≥5.0	6.21	馬爾文粒度分析儀
	D₅₀	8.0～14.0	10.7
	D₉₀	≤30	18.0

5.2基本電性能指標

項目	標準值	典型值	檢測手段
壓實密度（g/cm³）	≥3.45	3.52	下游客戶提供的參考數(shù)據(jù)
扣電1C放電比容量（mAh/g）	≥160	164	藍電電池測試儀
1C首次充放電效率（%）	≥80	85	藍電電池測試儀
常溫500周循環(huán)容量保持率	≥80	83	藍電電池測試儀

（備注：此表中有關電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準。）

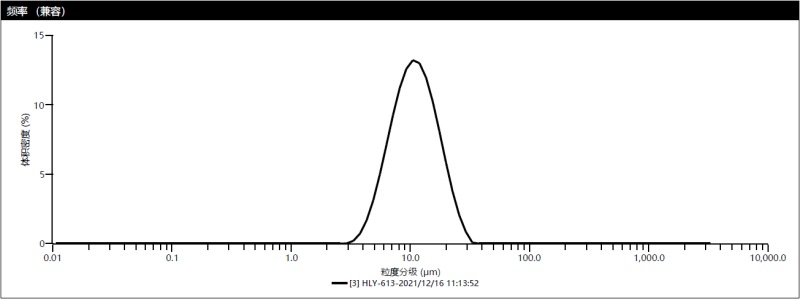

5.3粒度分布

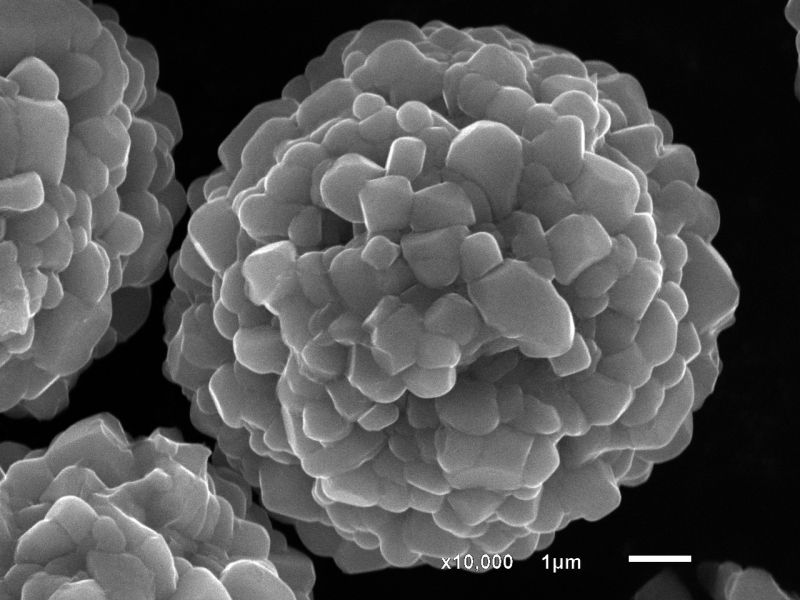

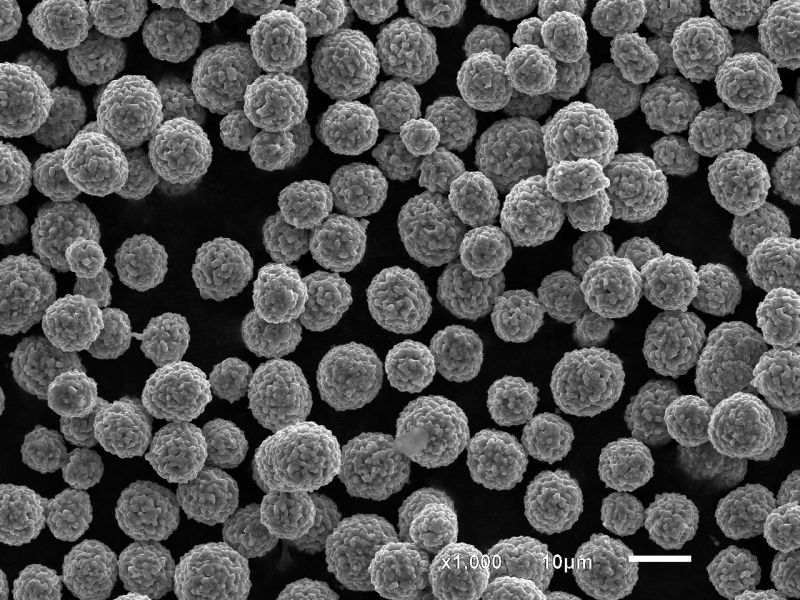

5.4電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，如客戶特殊要求，可按客戶提供的標簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度20±10℃、濕度≤50%RH。保質(zhì)期2年，產(chǎn)品超過保質(zhì)期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。
8、加工使用建議
正極配比：三元材料95.5﹪～97.0﹪，導電劑1.0﹪～2.5﹪，粘結劑2.0﹪～2.5﹪。建議采用分子量大于100萬的PVDF作為粘結劑，如果粘結劑為懸浮法制作，可以將用量調(diào)整為1.0﹪～1.5﹪。
建議負極過量比：10﹪～15﹪。
建議使用壓實：3.45～3.55g/cm3。

電話咨詢

移動二維碼

返回頂部

業(yè)務縱橫

HLY-613產(chǎn)品規(guī)格書

HLM-202P產(chǎn)品規(guī)格書

無鈷層狀鎳錳二元產(chǎn)品規(guī)格書
